手動換向閥
來源：瀘州長江液壓件二廠有限公司
發布時間：2017-05-25 19:14:13
4 S※手動換向閥
說明：
手動換向閥是手動杠桿操作的方向控制閥門，在液壓系統中起換向(改變液流方向)和開關(接通或切斷液流)作用。
用手操縱杠桿推動閥芯相對閥體移動，從而改變P口(進油口)，A、B口(工作油口)，T口(回油口)之間液流方向。
閥芯在閥體內的定位方式有彈簧鋼球定位和彈簧自動復位兩種。
根據閥芯在閥體內停留的工作位置可分二位和三位。三位四通換向閥當閥芯處于左位或右位時液流方向分別為交叉相通(P口-÷B口，A口一T口)或直通(P口-÷A口，B口_+T口)，閥芯中位時有各種通油形式(即滑閥機能)。二位四通換向閥只有左位或
右位，中間過渡位置也可以有各種通油形式。
本廠生產的換向閥；4s※一：1 0H一：不帶防塵圈，；4s※一：2 0H一：，；4s※一：32H一：帶有防塵圈。

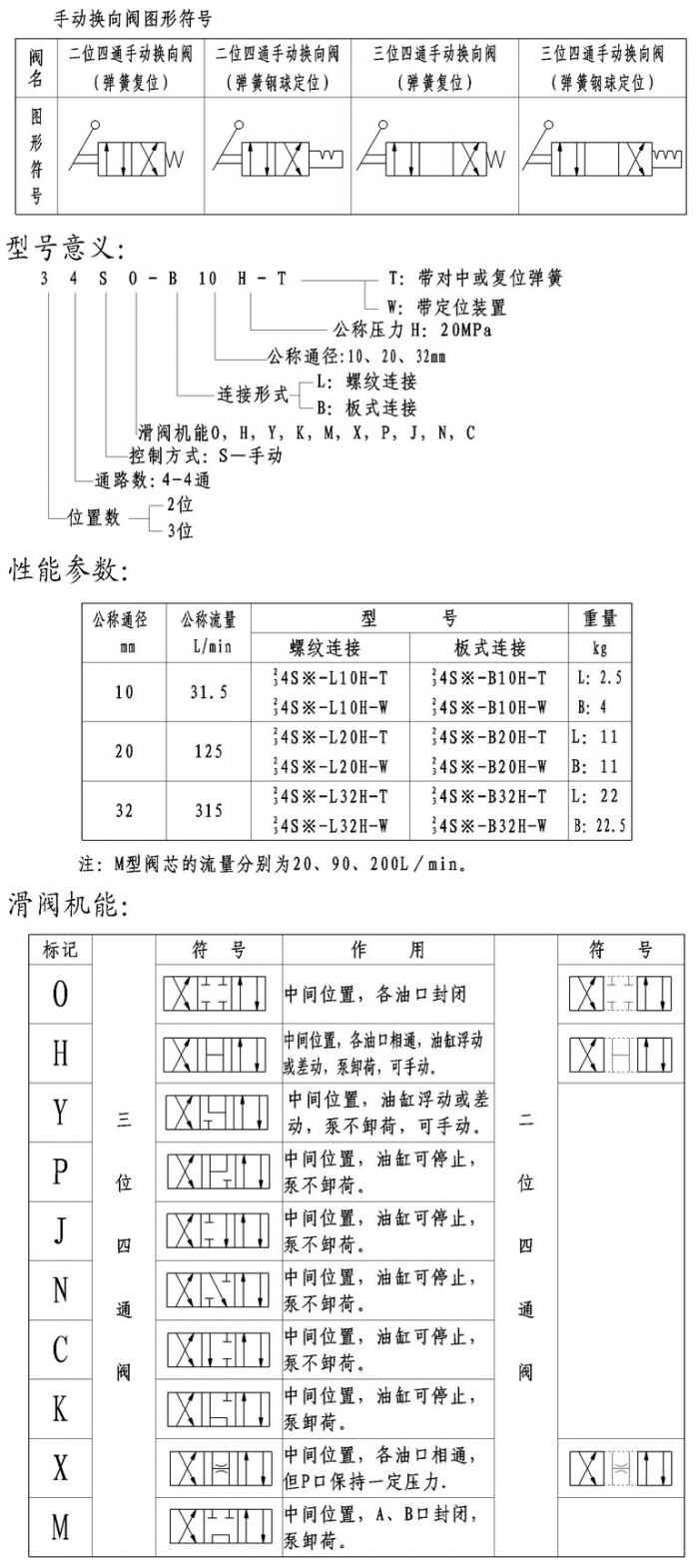

手動換向閥圖形符號
